Гроссе Э., Вайсмантель X.

Химия для любознательных. Основы химии и занимательные опыты.

Глава 8. АРСЕНАЛ ЮНОГО ХИМИКА

ЧТО НАМ ПОНАДОБИТСЯ?

При выполнении описанных в этой книге опытов мы обойдемся без громоздкого и дорогого лабораторного оборудования. Понадобятся лишь скромно оснащенное рабочее место, дешевые приборы и ограниченный набор химических реактивов. Тем не менее нужно заранее тщательно продумать, как лучше оборудовать свою лабораторию. Только при этом условии нам удастся с самого начала обеспечить строгое выполнение правил техники безопасности, особенно тех, которые связаны с предотвращением пожара.
Во избежание, с одной стороны, лишних расходов, а, с другой стороны, обычно раздражающего во время работы отсутствия под рукой необходимых вещей, необходимо, чтобы все оборудование точно соответствовало нашим требованиям. Тот, кто приходит в магазин, не решив заранее, что ему понадобится, часто зря тратит деньги на покупку сложных и ненужных приборов, забывая при этом купить незаменимые и простые вещи. Многое из того оборудования, которое работающие в лабораториях специалисты-химики получают со склада и которое производится специально для этих целей, мы сможем, ничего не проигрывая при этом, заменить предметами домашнего обихода. Кое-что нетрудно изготовить и самим.
Так же обстоит дело и с химическими реактивами. Вместо коллекционирования дорогостоящих экзотических реактивов и, разумеется, ядов мы начнем работать с небольшим, разумно подобранным набором наиболее употребительных реактивов. Заранее продумаем, сколько каких реактивов нам понадобится. Для правильного хранения и обращения с ними нужно знать, насколько они опасны. Об этих и других подобных вопросах пойдет речь в данной главе. Мы надеемся, что каждый посетитель добросовестно изучит эту главу, которая, хотя и служит приложением к книге, но тем не менее содержит очень важные сведения.

РАБОЧЕЕ МЕСТО

Многие посетители будут проводить опыты в коллективе - в школьном химическом кружке, во Дворце пионеров, на станции юных техников и т. д. Как правило, в распоряжении у них будет лаборатория, оборудованная специалистами.
Поэтому советы, как лучше организовать свое рабочее место, адресованы только тем юным химикам, у которых нет такой возможности и которые поэтому хотят самостоятельно заняться химическими опытами дома - одни или вместе с небольшой группой товарищей. Для наших целей, как правило, подойдет любой уголок в жилом доме или пристройке, однако при непременном соблюдении нескольких условий.
Прежде всего, выбранное помещение не должно иметь дощатых стен или использоваться одновременно для хранения легковоспламеняющихся материалов. Поэтому проводить химические опыты в деревянном сарае, на чердаке, в гараже и т. д. было бы преступным легкомыслием и, разумеется, категорически запрещено.
При многих опытах могут выделяться неприятно пахнущие, едкие или даже ядовитые газы и пары, поэтому рабочее место должно хорошо проветриваться. Оно должно быть расположено вблизи окна, которое во время работы следует открыть. Часто при проведении опытов целесообразно обеспечить сквозное проветривание. Обычно при описании опытов, сопровождающихся сильным выделением газов и паров, в этой книге указано, что их нужно проводить в вытяжном шкафу или на открытом воздухе. Для таких опытов удобны лоджии (В домашних условиях можно использовать для вытяжки кухонный вентилятор - Прим. перев.).
Конечно, очень желательно, чтобы вблизи от рабочего места был подвод воды и газа, а при использовании электроплиток - штепсельная розетка (В домашних условиях без подвода газа во многих случаях можно обойтись - Прим. перев.). Подводить газ по длинному резиновому шлангу недопустимо, а использование слишком длинного шланга для воды тоже может привести к неприятным последствиям. Для опытов с кратковременный водяным охлаждением можно приспособить большой бак с водой, установив его на достаточной высоте. Вода из бака должна попадать в установку через сифон. Вытекающую из холодильника воду собирают в другой бак, стоящий на полу. Разумеется, при такой системе охлаждения нужно позаботиться о своевременном заполнении верхнего бака.
Теперь, когда вместе с родителями удалось выбрать подходящее место для работы, можно заняться его оборудованием. Чтобы не повредить мебель и другие вещи, оборудуем себе скромное по размерам, но постоянное место для опытов. Если найдется угол и свободный старый стол, пусть он и будет постоянным лабораторным столом. Если же опыты придется проводить на столе, который в другое время должен служить для других целей, то понадобится специальная доска, чтобы класть на него во время опытов. Можно взять любую деревянную доску (например, крышку от старого кухонного стола) и приспособить ее для работы точно так же, как крышку обычного лабораторного стола (см.ниже).

Как оборудовать лабораторный стол

Нас устроит любой старый стол с крышкой не меньше 1 х 2. Прежде всего тщательно проверим его на устойчивость: если он качается, опыты могут плохо кончиться.
Важнее всего хорошо оборудовать крышу стола. Покрытие для лабораторного стола должно быть устойчивым к кислотам и, как правило, к высокой температуре. Кроме того, у крышки должны быть слегка возвышающиеся бортики, чтобы пролитая жидкость не могла стекать вниз. Для этого к краям крышки прибьем деревянные рейки. Затем обработаем ее жидким стеклом (раствором силиката натрия), чтобы уменьшить опасность воспламенения дерева.
Для покрытия лучше всего взять кусок линолеума. Прибьем его маленькими гвоздиками по краям или приклеим клеем для обуви. Не нужно укреплять покрытие слишком прочно: возможно, через некоторое время его придется заменить. Швы на стыках кусков линолеума можно заварить кусочками поливинилхлорида из плитки для пола или пленки.
В результате верхняя часть стола приобретает форму большой кюветы. Она стойка к кислотам и негорюча, но не выдержит высокой температуры. Поэтому половину поверхности стола защитим дополнительно, проложив между линолеумом и деревянной крышкой кусок тонкого листового железа или алюминия. Еще лучше использовать для той же цели прокладку из асбестового картона. Горелка при длительной нагревании должна быть изолирована от крышки стола. Поэтому будем ставить ее на кафельную плитку или кирпич, которые всегда нужно иметь наготове.
Новые лабораторные столы обычно покрывают декоративным бумажно-слоистым пластиком (ДБСП). Он очень прочен и окрашен в светлые чистые тона. Его окраска прочна к свету и другим воздействиям. Кроме того, этот материал устойчив по отношению ко многим химическим реактивам. Он огнестоек и отлично выдерживает нагревание. Листы из этого материала можно купить в хозяйственных магазинах или магазинах строительных материалов в любом крупном городе (Хорошим покрытием для стола могут служить также многие другие пластики. Наиболее стойкие к действию кислот и щелочей фторопласты. Прежде чем приобрести большой лист пластика, целесообразно предварительно испытать маленький кусочек его на механическую прочность и особенно на стойкость к кислотам, органическим растворителям и нагреванию - Прим. перев.).
Чтобы работать было удобнее, можно пристроить к столу полку для хранения всех необходимых под рукой предметов. Сбоку от нее, как показано на рисунке, можно укрепить колышки для сушки посуды. Под столом будем держать пластмассовое ведро или глиняный горшок для отходов химических реактивов, стекла, фильтровальной бумаги и т. д. Концентрированные кислоты и щелочи нельзя выливать в раковину, а отходы химических реактивов ни в коем случае нельзя выбрасывать в ведро для обычного мусора.

Что всегда нужно иметь под рукой

  • Одни защитные очки (а если опыты проводят вместе с товарищами, то защитные очки для каждого). На приобретении очков ни в коем случае нельзя экономить. Темные очки для защиты от солнца не подойдут, потому что они не защищают глаз сбоку.
  • Промывалка, всегда заполненная водой. С помощью промывалки можно, например, быстро удалить попавшие на кожу брызги кислоты.
  • Небольшое количество перевязочных материалов, перечень которых приведен в таблице под названием "Первая помощь при несчастных случаях".
  • Бутылки с 3%-ным уксусом и 3%-ным раствором питьевой соды (гидрокарбоната натрия). Если немного кислоты или щелочи прольется, то с помощью этих растворов их можно быстро нейтрализовать. Этикетку на склянке с уксусом обведем красным лаком, а на склянке с содой - синим.
  • Склянка с 5% -ным раствором сульфата меди. Эта соль служит быстродействующим рвотным средством при отравлении.
  • Достаточно большой сосуд (бак, ведро или стеклянная банка) с водой для гашения огня. Ящик с песком и совок.
  • Щипцы, чтобы держать горячие предметы (тигельные щипцы, щипцы для углей, не слишком маленькие ухватики и т. д.).
  • Тряпки для вытирания стола, фильтровальная бумага.
  • Штативы. Для закрепления приборов непременно понадобится один или несколько штативов. Надежное крепление особенно важно при работе с крупной посудой. Оно помогает сохранить ценные приборы и в значительной мере способствует безопасному и успешному выполнению опыта.
    В продаже имеются штативы различной величины. Они состоят из железной подставки и ввинченного в нее стержня. В комплекте со штативом продаются лапки, муфты для лапок, кольца разных типов и величины и другие принадлежности.
    Однако нетрудно самим изготовить штатив, который позволит достаточно надежно закреплять и крупную посуду. Для этого от толстой широкой доски отпилим кусок, длина которого равна ширине крышки лабораторного стола - так, чтобы он упирался в ее бортики. Эту доску, как обычно, несколько раз обработаем жидким стеклом.
    Затем, как показано на рисунке выше, вставим в нее и надежно закрепим три железных стержня толщиной около 10 мм и длиной от 60 см до 1 м. Укрепить их можно, например, с помощью винтовой резьбы на концах стержней и гаек. Конечно, толстые металлические стержни лучше всего. Однако можно заменить их и трубками, например из карнизов для штор или трубками для торшера. К этим вертикальным стержням прикрепим два горизонтальных, чтобы штатив был устойчивее. Проще всего связать стержни проволокой. В месте, где будет намотана проволока, напильником сделаем насечку, чтобы она не соскакивала. На полученной сетке из стержней можно закрепить купленные в магазине муфты с лапками и кольцами. Тот, кто умеет мастерить, сможет, конечно, изготовить и самодельные лапки. Собранный штатив прикреплен к крышке лабораторного стола двумя винтовыми зажимами (струбцинами) или винтами с барашковыми гайками.

    Конечно, на оборудование рабочего места уйдут труд и время. Но эти затраты с лихвой окупятся большей надежностью в работе и экономией времени при сборке приборов.

    ПРОСТОЕ ЛАБОРАТОРНОЕ ОБОРУДОВАНИЕ

    Ниже приведен полный перечень оборудования, необходимого для проведения опытов, описанных в этой книге. Хотя он и длинный, пугаться не надо: подавляющее большинство опытов можно выполнить, пользуясь самыми простыми подручными средствами. Ограничимся приобретением лишь самого доступного лабораторного оборудования, которое нам безусловно понадобится. Не стоит заводить слишком много посуды. Гораздо выгоднее вместо колбы недостаточной вместимости иметь вдвое большую, и можно обойтись без множества колб разного размера. Пробки нужно подобрать лишь такие, чтобы они подходили к имеющимся у нас колбам, а отверстия в пробках должны соответствовать диаметру имеющихся стеклянных трубок.

    Простая стеклянная посуда

  • Пробирки применяются чаще всего; это самая незаменимая разновидность стеклянной посуды. Мы рекомендуем приобрести 10-50 пробирок обычно величины (диаметром 16 и длиной 160 мм).
  • Нужно иметь также не менее пяти пробирок из тугоплавкого стекла.
  • Пробирки для полумикроанализа меньше по размерам и дешевле. Проведение опытов в таких маленьких пробирках позволяет экономить реактивы.
  • Почти незаменимы пробирки с боковым отводом. Целесообразно приобрести три таких пробирки диаметром 16 и длиной 160 мм и столько же пробирок для полумикроанализа с боковым отводом.
  • Стеклянные трубки из простого легкоплавкого стекла по-стоянно будут нужны для соединения сосудов. Трубок с внутренним диаметром 4-5 мм купим не менее 3 метров. Кроме того, нам понадобится 40 см трубки с внутренним диаметром 10-12 мм. Из нее можно будет нарезать кусочки для соединения более широких резиновых шлангов.
  • При прокаливании некоторых веществ понадобятся трубки из тугоплавкого стекла. Достаточно будет трех таких трубок длиной по 40 см. Внутренний диаметр их должен быть около 16 мм. В крайнем случае их можно заменить обрезками стальной трубы. Для некоторых опытов нужна будет трубка из тугоплавкого стекла диаметром 25 мм и длиной 40 см. Ее можно заменить стеклом для керосиновой лампы.
  • Стеклянные палочки. Для перемешивания жидкостей нам понадобится их от 3 до 6, толщиной несколько миллиметров и длиной 20-30 см.
  • Часовые стекла очень нужны при исследовании кристаллов и вообще при работе с малыми количествами реактивов, в частности при выполнении капельных цветных реакций.
  • Тройники и воронки. Два тройника из стеклянной трубки с внутренним диаметром 4-5 мм позволят нам разветвлять резиновые шланги.
  • Для переливания жидкостей и для фильтрования понадобятся три стеклянные воронки диаметром 30, 40 и 150 мм.
  • Химические стаканы. Два на 100 мл (высокие, с носиком), один на 250 мл (низкий, с носиком) и один или два на 600 мл (низкие, с носиком).
  • Колбы. Наиболее распространены колбы Эрленмейера (конические), а также круглодонные и плоскодонные колбы. Читателям лучше всего приобрести следующие колбы, которые в большинстве опытов будут взаимозаменяемыми.
  • Колбы Эрленмейера: 3-5 штук вместимостью 300 мл (из них не меньше двух с широким горлом), 1-2 штуки вместимостью 500 мл (с узким горлом).
  • Круглодонные или плоскодонные колбы: две вместимостью 50 мл (с коротким горлом) и две вместимостью 250 мл (с длинным горлом).

    посуда из стекла


    Приобретая колбы, нужно предпочитать те, которые сделаны из иенского стекла, так как они более устойчивы при нагревании (Наряду с колбами и стаканами из иенского стекла удобна для работы и более распространена в наших лабораториях посуда из пирекса - тугоплавкого стекла, которое отличается высокой механической прочностью и термической устойчивостью - Прим. перев.).
  • Реторты. На протяжении многих столетий реторты были символом химии, однако в наши дни их вытеснила посуда со шлифами, и они вышли из моды. Поскольку для нас эта посуда слишком дорога, а соединения на резиновых пробках нельзя применять при работе с разрушающими резину веществами, в таких опытах мы воспользуемся ретортой на 250 мл. Если реторт не окажется в продаже, то можно заказать их стеклодуву, который, скорее всего, не откажется выполнить такой заказ.
  • Цилиндры понадобятся нам для собирания газов. Нам хватит двух цилиндров высотой 15 см. Впрочем, их вполне можно заменить бутылками.
  • Большой сосуд из стекла понадобится нам при работе с газами, в частности как пневматическая ванна. Кроме того, такой сосуд удобно подставлять снизу при проведении рискованных опытов, когда может треснуть стекло. Подойдет маленький аквариум, но можно заменить его пластмассовой кюветой для фотографии, а также пластмассовой или эмалированной миской.

    Фарфоровая посуда

    Так же как и тонкостенная стеклянная посуда, тонкостенная посуда из фарфора не боится нагревания.

    фарфоровая посуда

  • Выпарительные чашки нужны для упаривания растворов. Одна, две диаметром 60 мм и одна диаметром 100 мм.
  • Тигли незаменимы для прокаливания твердых веществ, плавления металлов и т. д. Нам понадобятся два диаметром 30 мм (с крышками) и один диаметром 50 мм.
  • Ступки с пестиком служат для измельчения твердых веществ. Кроме того, целесообразно приобрести так называемую ступку Фрайбергера. Это плоская маленькая ступка, которая очень удобна для работы с полумикроколичествами.
  • Иногда можно обойтись вместо лабораторной ступки старой кухонной ступкой или просто металлической пластиной и молотком.
  • Лодочки. Их нужно иметь одну - две.

    Мерная посуда

    При всех точных опытах количества веществ следует отмеривать объемным или весовым методом.

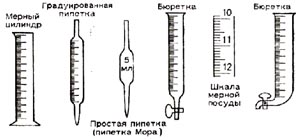

    мерная посуда

  • Мерные цилиндры позволяют быстро, хотя и не очень точно измерить объем жидкости. Для наших целей они вполне подойдут (один на 10 мл и один на 250 мл).
  • Пипетки. Для очень точного измерения объемов жидкости химики используют пипетки и мерные колбы. Пипетками называют калиброванные, обычно с расширением посредине стеклянные трубки, в которые жидкость засасывают ртом или (при работе с кислотами или ядами) с помощью резиновой груши, а также других приспособлений (Удобно набирать жидкость в пипетку с помощью шприца без иглы, соединенного с пипеткой кусочком резинового шланга. Другие приспособления описаны в книге: Л.Н.Захаров. Начала техники лабораторных работ. Л., "Химия", 1981 г - Прим. перев.).
    У обычных пипеток (пипеток Мора) в верхней части имеется единственная метка, до которой нужно набирать жидкость.
    Градуированные пипетки имеют шкалу с делениями, но они менее точны. Нам понадобится градуированная пипетка на 10 мл для измерения малых объемов жидкости.
    Внимание! При калибровке пипетки учитывают объем жидкости, вытекающий при легком соприкосновении кончика пипетки с горлом сосуда. Поэтому при пользовании пипеткой не следует выдувать из нее остаток жидкости!
  • Бюретка. Бюретка представляет собой градуированную стеклянную трубку с притертым краном и служит для точного измерения расхода жидкости при титровании. Вначале мы сможем обойтись без бюретки и при наличии опыта заменить ее градуированной пипеткой. Если читатель сможет себе это позволить, то лучше всего приобрести бюретку на 25 мл. Цена простой бюретки невысока. Разумеется, бюретки высокого класса точности намного дороже.

    Термометры

    По возможности нужно приобрести ртутный термометр от 0 до 360 °С. Однако для большинства опытов подойдет и более дешевый термометр до 120 °С. В опытах, которые проводятся при охлаждении, можно использовать термометр, служащий для измерения температуры за окном.

    Весы

    Химия стала точной наукой лишь после того, как Лавуазье и другие химики применили очень точные весы. Безусловно, простые весы необходимы и для наших опытов. Нам понадобится взвешивать от 100 мг до 50 г. Поэтому даже чувствительные кухонные весы для наших целей слишком грубы.
    Почтовые весы для взвешивания писем и бандеролей тоже недостаточно чувствительны. Очень хорошо подойдут ручные или аптечные весы с чашками, чувствительность которых достигает 10 мг. Их можно подвесить на любом штативе. Однако эти весы не дешевы. При наличии сноровки и умения преодолевать трудности можно попытаться изготовить простые весы самостоятельно.

    Горелки, электроплитки и принадлежности к ним

    Успех многих опытов зависит от правильного выбора нагревательных приборов. Классический нагревательный прибор химиков - горелка Бунзена. При наличии бытового газа можно купить их одну или две. Газовая горелка Ландманна обеспечивает минимальный расход газа и удобна при работе с малыми количествами веществ.

    горелки

    Принцип действия бунзеновской горелки хорошо знаком всем из школьного курса. Самое горячее пламя получается при полностью открытом доступе воздуха. Наиболее высокая температура в верхней части средней, несветящейся зоны пламени.
    Если подача воздуха слишком велика или недостаточно давление газа в сети, то пламя "проскакивает". При этом газ горит со свистом внутри горелки, и сама горелка очень сильно разогревается; может загореться и газоподводящий резиновый шланг. Поэтому за работающей горелкой все время нужно следить. При проскоке пламени необходимо немедленно закрыть газовый кран, дать горелке остыть и только после этого зажечь ее снова при уменьшении доступа воздуха.
    Для нагревания трубок очень удобна насадка со щелевидным отверстием, дающая широкое пламя. Большую посуду - стаканы, колбы - можно быстро нагреть на кухонной газовой плитке. Возможно удастся найти ненужные старые нагревательные приборы. Если в доме нет газовой сети, можно использовать спиртовые, пропановые или бензиновые горелки.
    Особенно удобны поступающие в продажу горелки, предназначенные для туристов - примусы и т. п. В продажу поступают и такие спиртовые и бензиновые горелки, которые предназначены именно для лабораторных работ, но они не дешевы. При работе с любыми нагревательными приборами нужно очень точно соблюдать правила безопасного обращения с ними, приведенные в прилагаемой к ним инструкции.
    Электронагревательные плитки лучше всего подходят для нагревания до не слишком высоких температур. Разумеется, мы будем использовать только плитки с закрытым нагревательным элементом, которые содержатся в хорошем состоянии, с надежно изолированными проводами (В домашних условиях подавляющее большинство опытов, описанных в этой книге, можно провести с помощью закрытых электроплиток достаточной мощности. Когда потребуется голый огонь, например при изучении поведения пробы пластмассы в пламени, можно воспользоваться стеклянной спиртовкой. Во всех случаях, когда это не вызвано необходимостью, следует избегать использования в домашних условиях газовых горелок, так как работа с ними менее безопасна. Кухонную плиту можно использовать только для безопасной подготовительной работы, например нагреть воду для бани. Кроме того, плита годится, хотя и не очень хорошо, для сгибания стеклянных трубок. - Прим. перев).
    Непосредственно на голом огне можно нагревать только пробирки, стеклянные трубки и тигли. При нагревании колб, стаканов и другой химической посуды нужно отделить сосуд от пламени проволочной асбестированной сеткой, которую, в зависимости от условий опыта кладут на треногу или на укрепленное в штативе кольцо со стержнем.
    Фарфоровый тигель при нагревании вставляют в фарфоровый треугольник. Приобретая треугольник, проверим, что он подходит к тиглю (Треугольник изготовлен из трех насаженных на проволоку фарфоровых трубок. Его легко можно сделать самостоятельно, купив фарфоровые или другие подобные трубки в магазине электротоваров. - Прим. перев.).
    Крупную посуду обычно нагревают осторожно, с помощью водяной или песочной бани. При этом не только уменьшается вероятность разбить посуду, но и обеспечивается более точное соблюдение заданной температуры. Водяные бани для маленьких колбочек и выпарительных чашек легко можно смастерить из старых жестяных консервных банок, но можно использовать для этого и термостойкие стаканы (Обычно для этой цели используют алюминиевые или эмалированные кастрюли. - Прим. перев.).
    Песочной баней нам послужит старая сковородка или кастрюля, в которую нужно насыпать по возможности тонкий песок. Толщина слоя песка должна быть 2-3 см. Нагреваемый сосуд ставится непосредственно на песок. Существенно, что песочная баня долго удерживает тепло, и в результате колба, стоящая на такой бане, остывает очень медленно.

    Стеклянная тара

    Нам понадобится много бутылок и банок самой различной величины для хранения реактивов, а иногда и для использования во время опытов. Можно сэкономить немало денег, если собрать освободившиеся бутылки и банки из-под лекарств, хотя придется повозиться, чтобы тщательно отмыть их. Лучше всего вымыть эту посуду горячей водой с применением песка, ершей и обычных подручных средств, используемых для мытья кухонной посуды.
    Бутылками же из-под молока, пива и вина мы совсем не будем пользоваться, чтобы наверняка не перепутать химические реактивы с продуктами питания (хранение реактивов в такой посуде запрещено законом!).
    Для большинства жидкостей годятся простые стеклянные бутылки с корковыми или завинчивающимися пробками. При хранении чистых органических веществ рекомендуется завернуть пробку в алюминиевую фольгу. Реактивы, которые понадобится добавлять по каплям (индикаторы), будем хранить в маленьких бутылочках из-под лекарств, снабженных приспособлением для выливания по каплям (например, бутылочки из-под санорина или других лекарств для закапывания в нос). Приобретем капельницу на 30 мл из коричневого стекла с завинчивающейся пробкой, в которую вставлена стеклянная пипетка с резиновым баллоном (Подобную капельницу легко сделать самостоятельно из пенициллиновой бутылочки, просверлив резиновую пробку к ней и вставив в нее обычную аптечную пипетку. - Прим. перев.).
    Если реактивы сильно разъедают корковые пробки или алюминиевую фольгу (щелочи, многие кислоты), то их надо закрывать резиновыми или полиэтиленовыми пробками.
    Концентрированные минеральные кислоты и другие агрессивные химические реактивы нужно хранить в бутылках или банках с притертыми стеклянными пробками. Еще лучше для этих целей полиэтиленовые бутыли. В последнее время их становится в обиходе все больше. Эти бутыли хороши тем, что не бьются и устойчивы к действию всех наиболее употребительных химических реактивов, за исключением концентрированной серной кислоты.
    Твердые вещества трудно насыпать в бутылки с узким горлом, к тому же их трудно потом извлечь. Поэтому такие вещества мы будем, как правило, хранить в банках с широким горлом и завинчивающейся пластмассовой крышкой.
    Безусловно необходимо снабжать все бутылки и банки четкими, устойчивыми при длительном хранении этикетками, а для ядовитых веществ, кроме того, знаком опасности. (Чреватую самыми серьезными последствиями опасность перепутать химические реактивы с продуктами питания или друг с другом можно исключить только при соблюдении простого правила: в лаборатории ни одной минуты не должно быть ни одной бутылки или банки без четкой этикетки! Нарушение этого правила неопытными химиками не раз приводило к несчастным случаям. Этикетки можно быстро приклеивать с помощью полиэтиленовой ленты с липким слоем. - Прим. перев.).

    Вспомогательные приспособления

    полезные мелочи

    Пробки. Нам понадобятся резиновые и корковые пробки разного диаметра. Резиновые пробки дороже, но они незаменимы, когда приходится собирать сложную установку, а также при работе с агрессивными химическими реактивами. Пробки всегда должны быть хорошо подогнаны.
    Нарушение этого правила - применение такой пробки, которая утоплена в горле сосуда или вставлена неплотно - одна из самых распространенных причин несчастных случаев в лабораториях.
    Поэтому при покупке необходимо внимательно выбрать пробки нужного размера. Периодическое смазывание глицерином позволяет дольше сохранить резиновые пробки в эластичном состоянии.
    Часть резиновых и корковых пробок нужно просверлить - пробки с одним, двумя и тремя отверстиями понадобятся нам для того, чтобы вставлять в них стеклянные трубки. Для этого нам хватит набора из трех сверл для пробок. Можно и самостоятельно изготовить такое сверло, заострив любую металлическую трубку (например, из карнизов для штор) с помощью круглого напильника. Для резиновых пробок очень удобны быстродействующие сверла типа бормашины. Заранее просверлим также кружки из листового металла - такие шайбы понадобятся для защиты резиновых пробок при высокой температуре.
    Шланги. Нам потребуется несколько метров тонкостенного резинового шланга для соединения стеклянных трубок. Он должен давать с ними плотное соединение. Кроме того, нужны толстостенные резиновые шланги для подвода газа и воды. Требуемое количество этих шлангов зависит от расстояния до источника газа или воды.
    Зажимы. Понадобится не менее двух зажимов, из них один винтовой.
    Шпатели, ложки, щипцы. Шпатель лучше всего сделать самим. Для этого расплющим молотком оба конца толстой алюминиевой или стальной проволоки и подравняем края, как показано на рисунке.
    Для пересыпания химических реактивов используем пластмассовую ложку. Для пробы на сгорание подойдет старая металлическая ложечка. Ручку ее отогнем вертикально вверх и нарастим проволокой.
    Щипцы и пинцеты помогут нам избежать ожогов. Приобретем тигельные щипцы длиной 20 см, а также угольные щипцы, пассатижи и пинцет.
    Ерши. Нужны маленькие ерши для мытья пробирок и большие для колб, бутылок и другой химической посуды. При использовании старых ершей с голым металлическим концом пробирки часто бьются.
    Трехгранный напильник понадобится для разрезания стеклянных трубок.
    Фильтровальная бумага нужна в лаборатории не только для фильтрования, но и в качестве подстилки или для впитывания пролитой на стол жидкости. Приобретем 10 листов фильтровальной бумаги. Из нее мы сможем вырезать круглые бумажные фильтры, не покупая их готовыми. Для грубого фильтрования иногда можно использовать металлический фильтр от кофеварки (Предметы домашнего обихода, использованные для химических опытов, нельзя применять затем для приготовления пищи. - Прим. перев.).
    Палочки из жженой магнезии. Огнеупорные палочки из магнезии понадобятся при исследовании окрашивания различных веществ в пламени и для опытов с перлом буры. Для начала нам хватит десятка. Можно заменить их проволочками, на которых держится нить в лампах накаливания. Эти проволочки лучше всего вынуть из перегоревших ламп, желательно большого размера.
    Синее стекло понадобится нам для наблюдения за окраской пламени (при обнаружении ионов калия).
    Штативы для пробирок бывают в продаже деревянные и металлические. Последние дороже, зато служат очень долго (Удобнее штативы из пластмассы - Прим. перев.). Кроме того, всегда нужно иметь наготове два кусочка резинового шланга длиной 1-2 см, разрезанных продольно. Надев эти кусочки шланга на кончики большого и указательного пальцев правой руки, мы сможем брать горячие предметы, не опасаясь ожогов.
    Паяльная трубка понадобится нам для того, чтобы направить горячее пламя на поверхность очень малой площади.
    Разумеется, мы перечислили не все вспомогательные приспособления, которые полезно заранее приготовить. Нам понадобятся еще ножницы, всякая проволока, древесная стружка, простые деревянные дощечки в качестве подставок, а также дощечки с отверстиями или деревянные ящички, которые можно приспособить вместо штативов для пробирок. Кроме того, пригодится подставка для стеклянной воронки, используемая при фильтровании, которую легко можно выгнуть из толстой проволоки, черепки фарфора или другой керамики, большой кусок древесного угля и стеклянная вата.

    Химическая посуда специального назначения

    Холодильники. Не только при перегонке, но и вообще при нагревании для конденсации паров требуются холодильники. Для охлаждения в них обычно применяется проточная водопроводная вода. Кроме того, для дополнительного охлаждения приемник при перегонке погружают в охлаждающую баню.

    холодильники

    Стеклянные холодильники состоят из внутренней трубки и окружающей ее рубашки или муфты.
    Внутренняя трубка у холодильников Либиха (прямых холодильников) прямая, а во многих холодильниках более новых типов состоит из шарообразных расширений или имеет форму змеевика. Такая форма позволяет увеличить поверхность охлаждения. Через рубашку должна проходить охлаждающая вода.
    Можно изготовить самодельный холодильник, вставив узкую стеклянную трубку в более короткую широкую стеклянную трубку с помощью двух резиновых пробок с двумя отверстиями в каждой. Во второе, свободное отверстие в каждой из пробок вставим по короткой изогнутой стеклянной трубке. Надев на них шланги, можно пропустить через рубашку воду. В любой холодильник вода всегда должна поступать снизу, чтобы рубашка была заполнена водой.
    При выполнении опытов, описанных в этой книге, удобен простой и эффективный холодильник собственного изготовления. Сделать его легко - достаточно просто намотать спиралью тонкую свинцовую трубку на охлаждаемую стеклянную трубку и с помощью резиновых шлангов подключить свинцовый змеевик к водопроводному крану. Благодаря высокой теплопроводности свинца при этом обеспечивается эффективное охлаждение.
    Особое преимущество такого холодильника заключается в том, что его очень легко соединить с другими частями любой установки. В качестве свинцовой трубки можно взять оболочку свинцового телефонного кабеля, вытащив из нее содержимое. Нам понадобятся два обрезка кабеля длиной 0,5-1 м. Такие отходы нередко остаются при работах на линиях телефонной сети.
    Капельная и делительная воронки. Капельную воронку сделаем из обычной стеклянной воронки и стеклянной трубки. Соединим их кусочком резинового шланга и наденем на него винтовой зажим.
    Для разделения несмешивающихся жидкостей удобна делительная воронка. Нам понадобится воронка вместимостью 100 мл. Можно также разделять жидкости в капельной воронке или в пробирке, многократно сливая верхний слой или отбирая соответствующий слой пипеткой.
    Промывные склянки. Для очистки и пропускания газов приготовим несколько промывных склянок очень простой конструкции. Каждая из них будет представлять собой пробирку, в которую вставлена пробка с двумя изогнутыми стеклянными трубками. Удобнее пробирки с боковым отводом, в которые достаточно вставить пробку лишь с одной изогнутой стеклянной трубкой. Эту трубку вставляют в пробку, разумеется, длинным коленом. Пробки нужно вставлять в пробирки как можно плотнее, чтобы они не выбивались при избыточном давлении. Лучше всего прикреплять их к пробиркам проволокой.
    Промывалки. Нам понадобятся две промывалки. В одну из них нальем водопроводную воду, а в другую - дистиллированную или чистую дождевую воду. Можно приобрести готовую промывалку или взять полиэтиленовую бутылку и закрыть ее пробкой со вставленной в нее стеклянной трубкой, согнутой в верхней части. Сжимая бутылку, мы можем выдавливать из промывалки требуемое количество воды. Такая промывалка лучше обычно применяемой стеклянной, в которой конец трубки приходится брать в рот.
    Приборы для получения газа. Для получения газов из твердого вещества и жидкости (например, водорода из цинка и разбавленной серной кислоты или диоксида углерода из кусочков мрамора и разбавленной соляной кислоты) используем один из простых приборов, изображенных на рисунке.

    промывалка и простые приборы для получения газа

    Трубка капельной воронки должна быть не слишком короткой и все время заполненной жидкостью - иначе газ вследствие своего избыточного давления вытеснит жидкость из трубки и кислота начнет разбрызгиваться (Удобнее использовать для получения газа прибор, изображенный на рисунке в центре, дополнив его простым усовершенствованием. В этом случае подойдет делительная или капельная воронка с короткой трубкой. К отводу колбы Бунзена (коническая плоскодонная колба с отводом) присоединим стеклянный тройник и один конец его соединим с изогнутой стеклянной трубкой, вставленной в пробку делительной воронки. Куски резинового шланга, которые мы используем для соединений, должны быть как можно короче при работе с газами, разрушающими резину. - Прим. перев.).
    Поместим в колбу твердое вещество и затем очень медленно начнем добавлять жидкость. Обычно тотчас начинается интенсивное выделение газа. Лишь изредка необходимо осторожное нагревание. Пока газ выделяется, ни в коем случае нельзя перекрывать ему выход, иначе избыточное давление разорвет сосуд, в котором он образуется. Напротив, при пропускании газа в жидкость, в которой он легко растворяется, кран или зажим на выходе из прибора для выделения газа нужно закрыть, как только выделение газа прекратится. Иначе содержащийся в этом приборе газ растворяется и в результате жидкость засасывается в прибор из сосуда, в котором газ поглощался.
    Автоматическое регулирование равномерного выделения газа обеспечивается аппаратом Киппа. Для малых количеств сильно упрощенную модель такого прибора можно собрать самостоятельно. Возьмем для этого U-образную трубку, пробирку для полумикроанализа с отверстием в дне, немного стекловаты, пробки с трубками и зажимы (см. рисунок). Чтобы привести прибор в действие, наполовину заполним U-образную трубку жидкостью, а твердое вещество поместим в пробирку. Если закрыть кран, то выделяющийся газ вскоре вытеснит жидкость в другое колено трубки. Вследствие этого выделение газа прекратится.
    Приборы для перегонки понадобятся нам очень часто и в различных вариантах. В каждом случае они подробно описаны в соответствующих разделах книги. Все же всегда полезно иметь наготове два простых прибора: один из двух пробирок, а второй - для перегонки большего количества жидкости, включающий коническую колбу в качестве куба и несколько бутылочек-приемников. Для охлаждения подойдет описанный выше змеевик из свинцовой трубки. Ко второму прибору подберем термометр, С помощью этого прибора можно самостоятельно получать небольшие количества дистиллированной воды.
    Приборы для фильтрования. Осадок можно отделить от жидкости в простейшем случае отстаиванием и сливанием жидкости (декантацией). Все же при этом часто получается мутная жидкость и приходится применять фильтрование. Простейший прибор для фильтрования состоит из проволочной подставки, которую мы можем сами выгнуть из проволоки, стеклянной воронки и химического стакана. Фильтр складывают в 4 раза, как показано на рисунке, вставляют в воронку и вначале увлажняют водой или соответствующим растворителем. При фильтровании объемистых или очень тонких осадков часто бывает, что раствор проходит через фильтр очень медленно. Через некоторое время совсем перестает проходить, поскольку поры фильтра постепенно забиваются частицами осадка. В таких случаях фильтруют под вакуумом - тогда раствор проходит через нутч-фильтр под давлением атмосферного воздуха. Прибор для фильтрования с отсасыванием состоит из сетчатой фарфоровой или стеклянной воронки (воронки Бюхнера) (Применяются также фильтры Шотта с фильтрующей пластинкой из пористого стекла. - Прим. перев.), колбы для отсасывания (колбы Бунзена) и водоструйного насоса.
    Водоструйные насосы - насосы, создающие разрежение благодаря тому, что воздух засасывается в них струёй воды. Обычный стеклянный водоструйный насос дешев. Поскольку через него должен проходить сильный ток воды, нужно очень надежно присоединить насос к водопроводному крану при помощи толстостенного резинового шланга. Этот кусок шланга закрепим на кране плотно скрученной стальной проволокой.
    Намного прочнее и производительнее стеклянных насосов металлические или пластмассовые насосы. Сосуд, из которого отсасывается воздух, соединяется с насосом толстостенным резиновым (так называемым вакуумным) шлангом, потому что стенки обычных резиновых трубок слипаются и соединение нарушается.
    Сосуды, из которых отсасывают воздух, должны быть толстостенными и безупречно надежными. При их выборе нужно обращать внимание даже на самые мелкие трещины. Кроме того, эти сосуды должны быть сферическими - иначе они не выдержат разности давлений.
    Ни в коем случае нельзя отсасывать воздух из плоскодонных колб, потому что они легко могут лопнуть под давлением атмосферного воздуха снаружи. Колбы Бунзена тоже плоскодонные, но их можно применять, потому что они изготовлены из очень толстого стекла. Однако при работе с ними требуется осторожность. Рекомендуется, особенно при горячем фильтровании, заворачивать их в полотенце. На промежуточную предохранительную склянку между колбой Бунзена и водоструйным насосом целесообразно надеть старый капроновый чулок или пластмассовую сетку.
    При работе под вакуумом резиновые пробки подгоняют особенно тщательно. Для большей надежности места соединений можно замазать. Конечно, удобнее соединения на шлифах со смазкой (Чаще всего в лабораториях применяют менделеевскую замазку. Перечень замазок и введения о них содержатся, например, в "Кратком химическом справочнике" В. А. Рабиновича и З. Я. Хавина (Л., "Химия", 1978) и др. Следует, однако, подчеркнуть, что замазывать места соединения следует только в крайнем случае. При тщательной подгонке резиновых пробок легко можно обойтись без этого. - Прим. перев.).
    Между водоструйным насосом и прибором, в котором проводится опыт, следует подключить предохранительный толстостенный сосуд, например, склянку Тищенко или сосуд Дрекселя. Иначе вода из насоса может попасть в прибор.
    Для безопасности при работе под вакуумом всегда нужно надевать защитные очки! Упаривание под вакуумом или тем более вакуум-перегонку мы советуем проводить только тем читателям, у которых уже есть немалый опыт работы в лаборатории. Однако и в этом случае нужно вначале посоветоваться со специалистом или ознакомиться с методикой работы по другим книгам (См. например: П. И. Воскресенский. Техника лабораторных работ. М., "Химия", 1973;
    А.Я.Берлин, Техника лабораторной работы в органической химии. М., "Химия", 1973.).

    Приборы для опытов по электрохимии

    С учетом исключительного значения соответствующих процессов в промышленности, в этой книге описан ряд опытов по электрохимии. Для электролиза (так называют процесс разложения веществ под действием электрического тока) нам понадобится источник постоянного тока с низким напряжением. Однако ток в этих опытах не должен быть слишком низким.
    Для простых опытов по электролизу годится даже плоская батарейка для карманного фонаря. Можно также взять 3-6 круглых элементов, включенных последовательно. Намного эффективнее свинцовый аккумулятор на 6 или 12 В, обладающий не слишком малой зарядной емкостью.
    Многие читатели, вероятно, смогут воспользоваться аккумуляторными батареями от автомобиля. Как правило, они подойдут, хотя работают лишь в течение довольно короткого промежутка времени. Поэтому мы должны тщательно подготовить опыт, и провести его сразу после того, как аккумулятор заряжен.
    При работе с такими источниками питания можно без опасения дотрагиваться до голых проводов. Разумеется, и при низком напряжении контакты должны быть очень надежными. Наверное, у читателя найдется знакомый радиолюбитель, который сможет посоветовать как лучше собрать цепь. При плохих контактах возникают искры, а это может привести, например, к воспламенению выделяющегося водорода.
    Между источником тока и электролитической ячейкой в большинстве случаев следует включить сопротивление. Лучше всего взять ползунковый реостат сопротивлением 10 Ом, рассчитанный на силу тока 1-5 А.
    Количественные электрохимические опыты возможны только при измерении силы тока. Если удастся приобрести амперметр или многопредельный ампервольтметр, то измерять силу тока целесообразно во всех опытах.
    Конструкция электролитических ячеек зависит от условии опыта.

    Опыты с электрической дугой

    Опыты с электрической дугой требуют гораздо большей осторожности. Их можно проводить только в химических кружках!
    Как известно, электрическая дуга образуется, если кратковременно привести в соприкосновение два электрода из угля или металла, а затем раздвинуть их на несколько миллиметров. Для возникновения электрической дуги требуется напряжение не меньше 30 - 40 В. Правда, дугу можно получить с помощью источника как постоянного, так и переменного тока. Ток в наших опытах должен быть не менее 3-5 А. В физических кабинетах хорошо оборудованных школ имеется трансформатор переменного напряжения или большая батарея нужного напряжения и емкости.
    Между источником тока и электродами обязательно надо включить в электрическую цепь входное сопротивление, иначе произойдет короткое замыкание.
    При опытах с электрической дугой необходимы все меры предосторожности, требуемые при работе с высоким напряжением. К их числу относятся использование надежных, тщательно изолированных контактов и отсутствие влаги в окружающей среде. Работать нужно, положив под ноги
    электроизоляционный материал, например резиновый коврик, в резиновых или, в крайнем случае, в других (сухих!) перчатках. Разумеется, ни в коем случае нельзя прикасаться к электродам. Перед тем, как загорится электрическая дуга, нужно надеть очень темные очки (очки для сварки). Иначе из-за ослепительного яркого света можно сильно повредить глаза. Обычные солнцезащитные очки для этого опыта не подойдут.
